神行問答055：
差速器螺栓擰緊力矩是如何確定的？螺栓擰緊力矩有無推薦計算參考公式，或經驗參考值？
參考答案1：
螺栓壓應力應該小于被壓材料的屈服強度，小夾緊力滿足外載要求，大夾緊力不超過螺栓抗拉強度，實際嚙合長度等于理論小嚙合長度，經驗是螺距的2.5倍，例如m8粗牙，嚙合長度在20以上。
差速器M10螺栓的擰緊扭矩在43±3N，角度是63度左右。
殼體結合面螺栓一般是m8粗牙，扭矩38N·M。
另外，嚙合長度和螺栓自身強度等級有關，2.5倍是針對10.9級螺栓，8.8級的話，2倍就可以了。
參考答案提供者：上汽-張亮
參考答案2：
該問題先從模型對螺栓的受力進行分析，再進行差速器螺栓的擰緊力矩計算說明。
（1）模型分析：差速器螺栓連接主減齒輪與差速器殼體，一般沿圓周方向均勻布置8～10顆。當變速器工作時，輸入扭矩經檔位齒輪、主減齒輪輸出至兩個半軸。在此過程中，螺栓主要承受扭矩傳遞而產生的橫向作用力負荷。
（2）基于分析模型計算螺栓擰緊力矩第1步：計算差速器輸出的大扭矩Tmax，Tmax=T*u*η；式中，T-輸入扭矩，u-大總速比，η-傳遞率。第2步：計算單個差速器螺栓所承受的橫向作用力Fq=Tmax/(i*R)；式中，i-螺栓個數，R-螺栓中心到差速器中心的距離。第3步：計算小緊固作用力Famin為了傳遞橫向作用力，在內分界面處需要一個小緊固作用力Famin。Famin=Fq/(qF*f)；式中，qF-內部力傳遞界面數量，f=界面摩擦系數。第4步：確定作用力損耗Fz，F(xiàn)z=fz/（Xs+Xp）；式中，fz-塑形變形量，Xs-彈性回彈力，Xp-同心回彈力。Xs和Xp公式參見VDI-2230，根據實際情況進行計算。第5步：計算小安裝預緊力Fmin，不考慮熱影響（△Fvth=0）及軸向載荷。Fmin=Famin+Fz；第6步：大安裝預緊力Fmax，F(xiàn)max=αA*Fmin；式中，αA-擰緊力矩系數（參見圖1選?。?。第7步：計算螺栓擰緊力矩M，Mmin=K*Fmax*d。式中，K-擰緊力系數（參見圖2選?。?，d-螺紋公稱直徑。根據計算步驟，即可求出螺栓擰緊力矩。計算中可參參考VDI-2230進行。
參考答案提供者：海馬-劉海波
參考答案3：

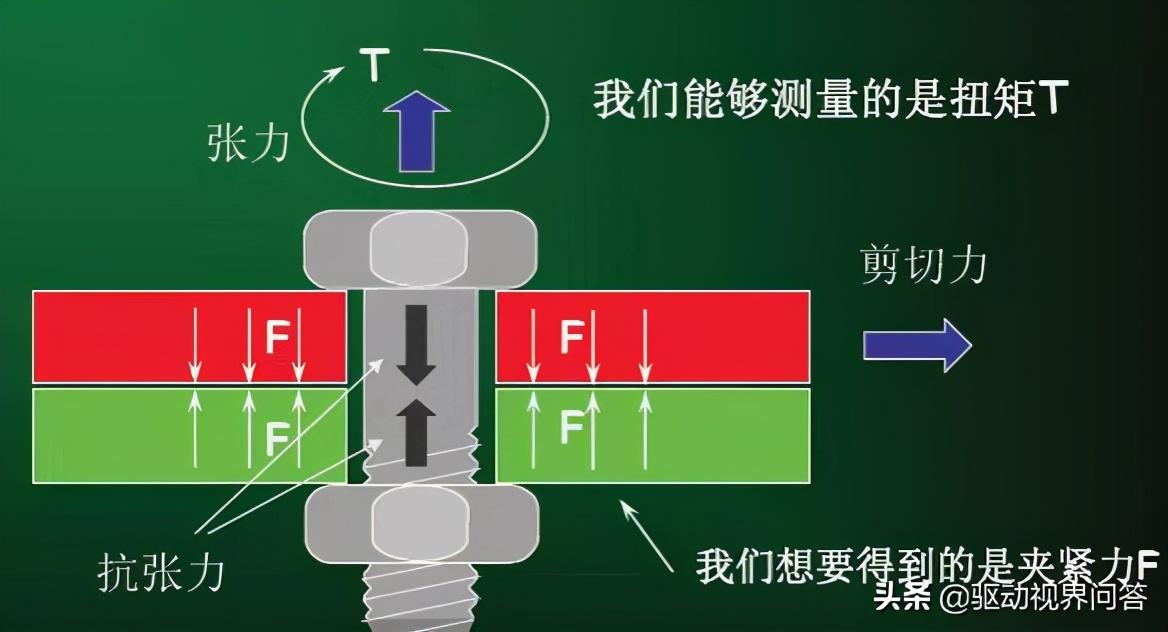

差速器螺栓的擰緊是為了用螺栓的夾緊力將主減齒輪壓緊在差速器殼體上，使其可以克服主減齒輪旋轉的靜摩擦力和工作載荷下的軸向力。在滿足使用要求的前提下，還要防止施加的扭矩超過螺栓的抗拉強度極限而造成螺栓斷裂和內螺紋脫扣的失。需要注意的是，施加的扭矩T與實際起作用的夾緊力F之間的關系并不等同。
差速器螺栓擰緊一般分為“扭矩法”“扭矩+轉角控制法”扭矩法：應用于螺栓的彈性區間，基本在螺栓屈服扭矩的50%~85%，終控制夾緊力的精度±25%；公式為T(mén)=KF (K為扭矩系數，差機械手冊，有經驗值也可以計算；F為需要的軸向預緊力) 一般200NM以下的變速器差不多80~110N。
扭矩+轉角控制法：應用于螺栓的塑性變形區間，需要通過夾緊力試驗來確定扭矩與轉角的組合值，控制精度能達到±15%方法如下：
參考答案提供者：北汽-肖關興
參考答案4：
高強度螺栓擰緊策略制定：螺栓參數，結合長度，摩擦系數，擰緊實驗等請參考VW01110 1-5，轉角法參考 VW01126-1-2， 設計參考VDI 2230。
實驗步驟簡述如下：
1、扭矩法：
a. 產品研發工程師確定加緊力要求Fm_min。
殘余預緊力要大于設計要求預緊力，如上圖，詳細說明可參見VDI2230。
b. 確實擰緊系統誤差?Ma 比如 扳手精度為+/-10%。
c. 測量螺紋副和頭下摩擦系數fgfk一般要求滿足0.09-0.16。
d. 確實兩種危險應用：
a) 小摩擦系數和大扭矩，產生大夾緊力，螺栓截面強度和連接長度；
b) 大摩擦系數和小扭矩，產生小夾緊力，夾緊力滿足 a）設計要求。
e. 計算大夾緊力 a)情況 個人建議摩擦系數都取0.09。
f. 計算大扭矩用上面公式。
g. 計算名義扭矩MA= MA max / （1+?Ma）。
h. 計算小扭矩 MA min= MA_max*(1-?Ma)/(1+?Ma)。
i. 計算小加緊力 FM min全用大摩擦系數對應b)情況。
j.
實驗5-10組，建議標記記錄。
k. 30分鐘后復檢扭矩衰減 MNA1如果和實驗比衰減較多，(蠕動，微觀破壞，夾持剛度導致)。
l. 校核衰減預緊力 大于設計要求，也用i步驟公式（大摩擦系數） 如果滿足要求則完成。
2、轉角法：
可參照VW01126-2預選扭矩和轉角，直接用那是很不負責任的，能直接或者間接測量夾緊力好。比如可以用i-Bolt， 或者超聲波技術，altals，博士都有相關的方法。
如果現有實驗和生產設備能實驗扭矩和轉角都監控記錄的話，可以按照個人總結的方法做：
計算和校核夾緊力，同扭矩法。
實驗：
a. 隨機抽取不同批次擰斷60組螺栓（也可以讓供應商提供 兩極端摩擦系數樣件）電槍轉速要低一般50RPM以?xún)?nèi)，好在20左右。
a）一半用水蠟或者潤滑油；
b）另一半清洗干凈（殼體也要清洗烘干）。
b. 生成如下的曲線，將所有曲線在起始扭矩處對整齊。
a）起始扭矩要高于 噪音扭矩 波動的范圍（防錯目的） VW0110-1-5里有評價要求；
b）部分屈服和全屈服VW01110里面也有評價要求，大致是判斷 大摩擦系數曲線直線階段高于50%，也就是斜率高的那一部分曲線；
c）斜率低的那部分是摩擦系數小的，可以允許曲線接近屈服點；
d）確定torque + angle之后，試生產1000件，放錯扭矩A + B可以用下面公式確定。
①統計60組螺栓對應的M+A的終扭矩；
②求這60組終扭矩的樣本標準差 S 和mean；
③A=mean + 4S；
④B=mean +3.5S；
e）生產1000件好要更高（10000如果可行），重新計算S；
①控制上下限可以放3 S了；
②超出的要進行調查什么原因。
參考答案提供者：AVL-尹曉飛
